NOTA BENE

QUESTA GUIDA È VALIDA SOLO PER DISPOSITIVI CON FIRMWARE SmartWare per esempio modello SN4120/1BIS2V

questa configurazione torna utile in scenari in cui il Patton viene installato in sede cliente mentre il Nethvoice è una macchina in cloud (es. NAAS).

Sconsigliamo sempre questo genere di scenario ma se proprio non se ne può fare a meno allora si dovrà abilitare la rete fidata sul Nethvoice aggiungendo l'IP pubblico della sede da cui si presenta il patton.

In questo modo si limita l'accesso al Nethvoice al solo IP Pubblico del cliente.

Se possibile utilizzare sempre configurazioni alternative con uso di TLS.

Meglio ancora non utilizzare scenari in cui le linee sono in sede cliente mentre il Nethvoice è in cloud.

Con Nethvoice in cloud si consiglia sempre il passaggio a operatore Voip puro configurato direttamente su Nethvoice

Per prima cosa creare dall'interfaccia di Nethvoice nella sezione Fasci ->Fisici una configurazione selezionando il modello di patton di interesse.

In questo esempio è stato selezionato Patton Smartnode ISDN 1 Porta.

In questo modo vengono creati i fasci voip necessari alla gestione delle  porte del Patton.

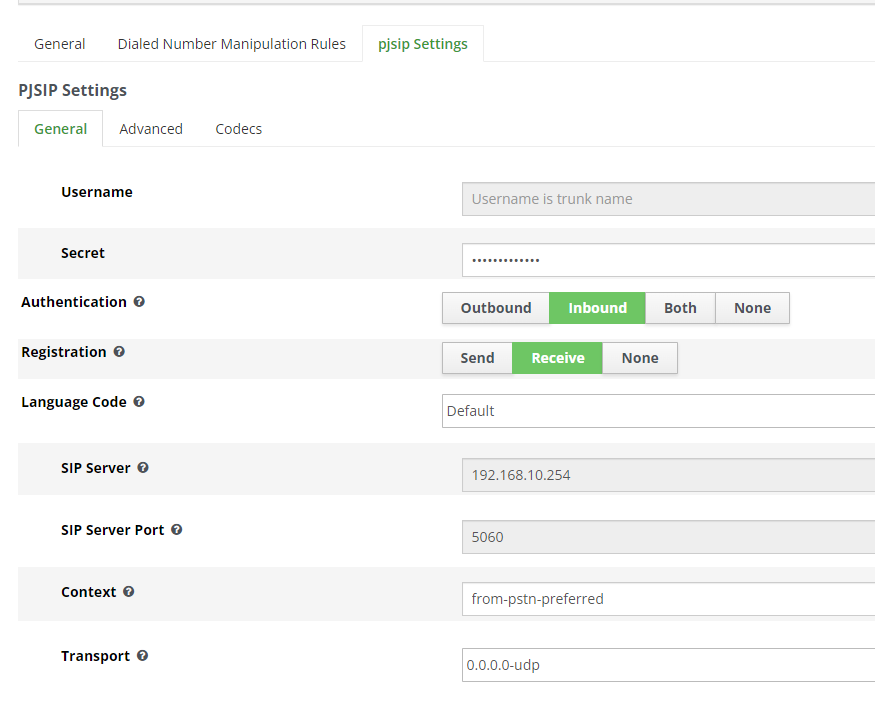

Una volta creato modificare i due trunk come mostrato dagli screenshot seguenti:

Abilitare autenticazione Inbound e recive sulla registrazione e non modificare il nome del trunk che poi dovrà essere inserito nelle configurazioni del patton

Inserire nel campo password la password Nethesis,1234

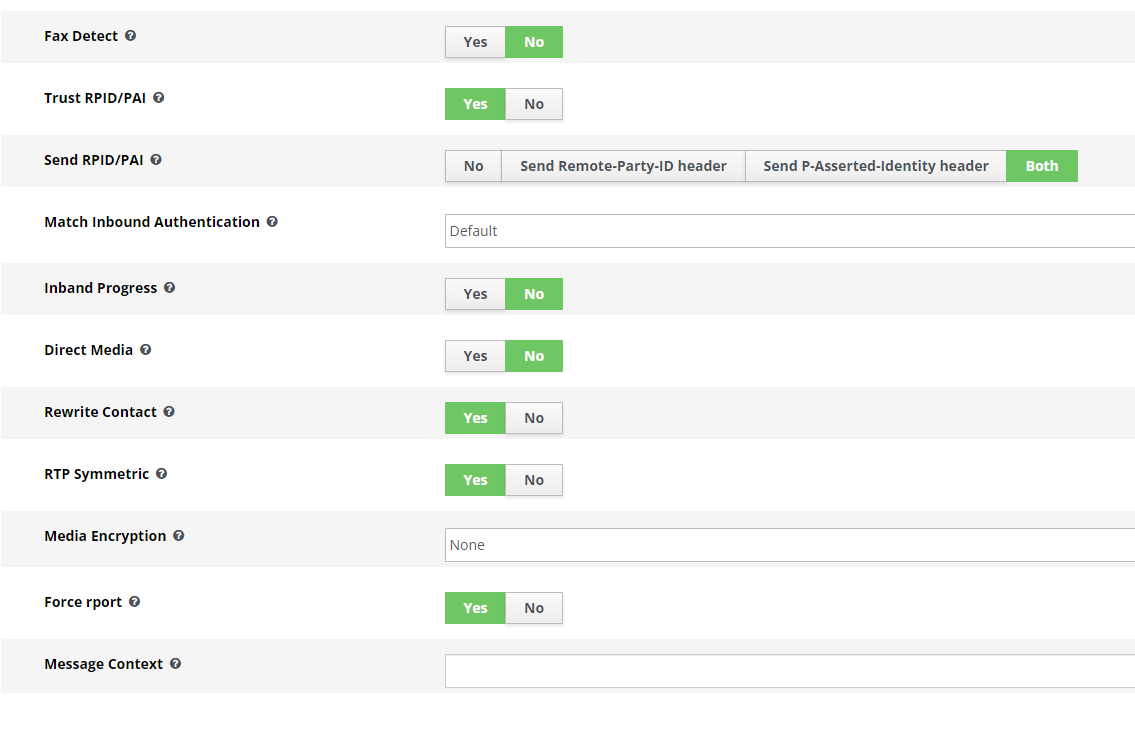

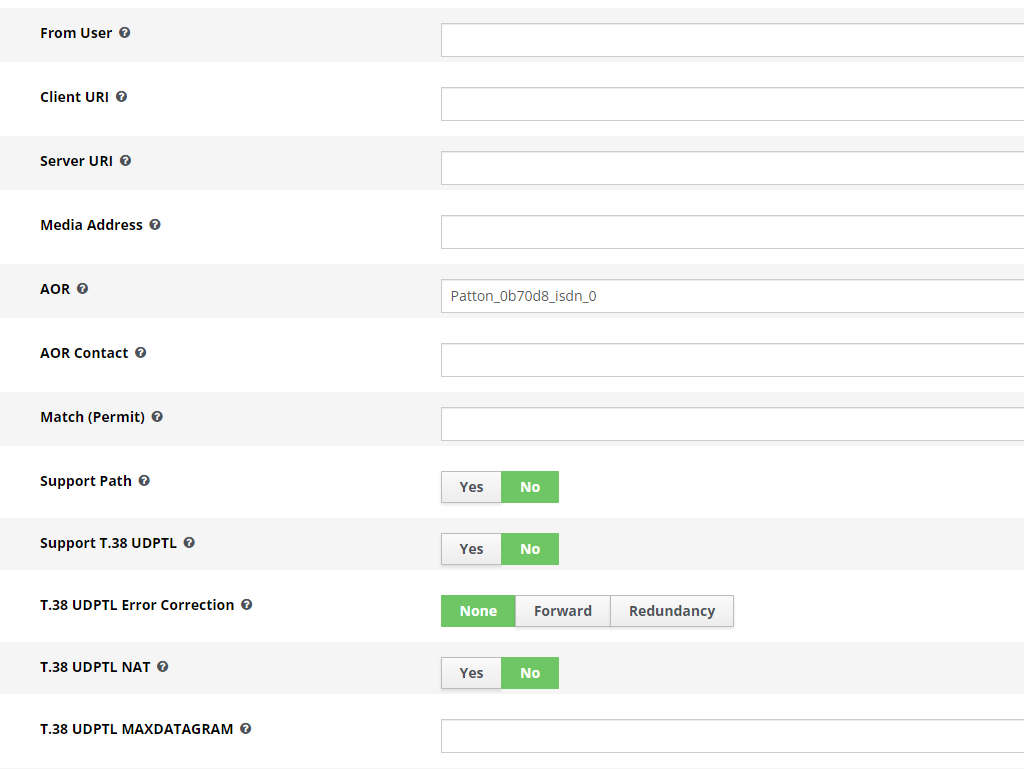

e poi modificare i parametri avanzati del trunk come segue:

una volta modificato il trunk facendo in modo che Nethvoice attenda registrazione, modificare il file di configurazione allegato a questo articolo con i parametri seguenti e importato sul patton.

Sostituire i seguenti valori:

Sostituire Patton_0b70d8_isdn_0 con il nome del trunk creato automaticamente dal wizard.

Sostituire IPPATTON con l'IP di rete locale che si vuole assegnare al patton sulla rete cliente

Sostituire MASKPATTON con quella della rete in cui il patton viene inserito

Sostituire DEFGATEWAY con l'IP del default gateway di rete che il patton userà per instradare i pacchetti verso Nethvoice in cloud

Sostituire PREFIX1 con il prefisso assegnato dal nethvoice ai trunk nella sezione Dial Number Manipulation del trunk

Sostituire IPNETHVOICE con l'IP pubblico del Nethvoice

una volta sostituiti correttamente questi valori importare il file di configurazione sul Patton.

Lato Nethvoice bisognerà inserire queste righe all'interno del file /etc/asterisk/extensions_custom.conf per fare in modo che il nethvoice riesca a leggere il numero del chiamante dalla segnalazione che il patton invia a Nethvoice.

[from-pstn-preferred] exten => _X!,1,Set(CALLERID(num)=${CUT(CUT(PJSIP_HEADER(read,P-Preferred-Identity),@,1),:,2)}) exten => _X!,n,Goto(from-pstn,${EXTEN},1)
