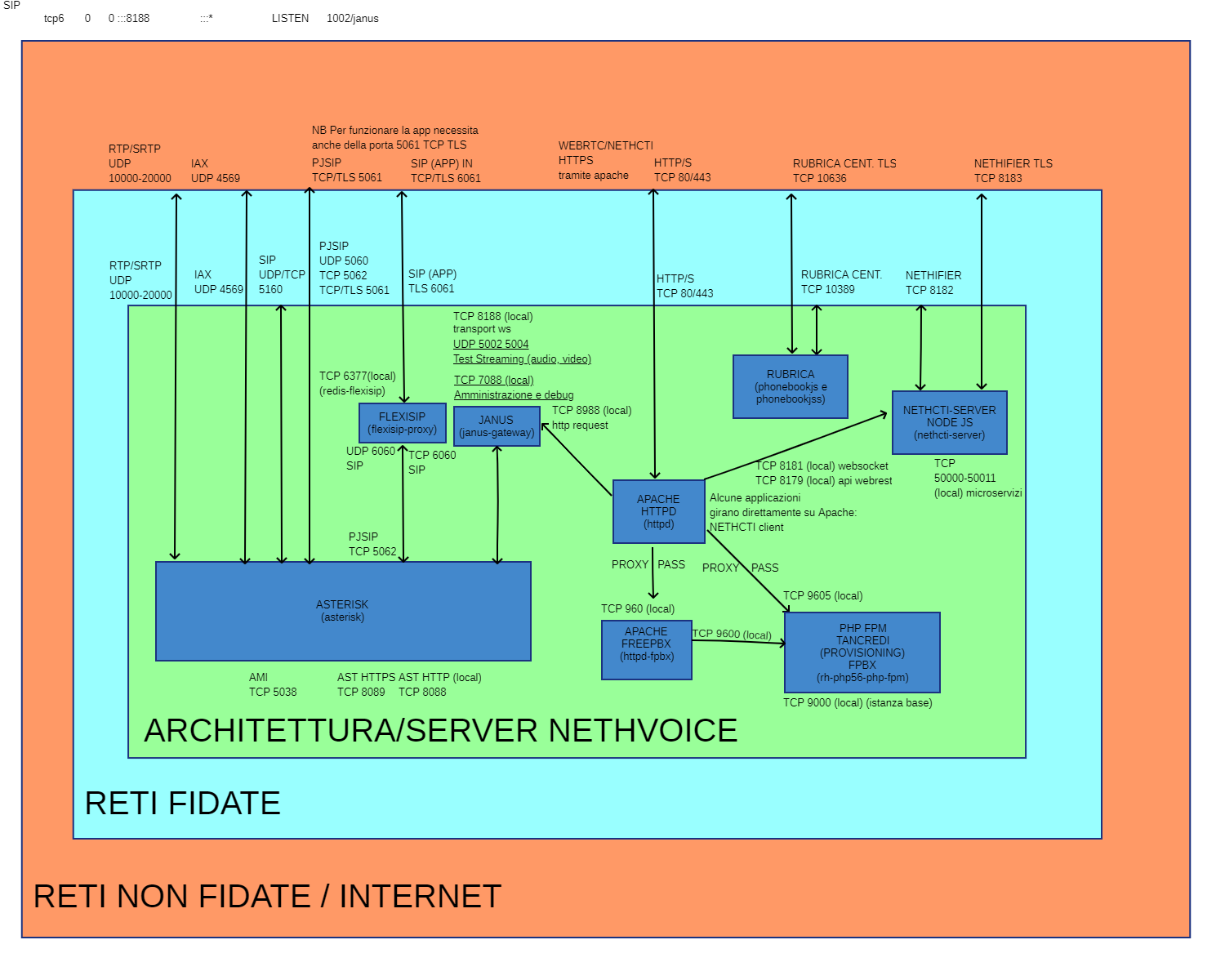

Riporto di seguito uno schema architetturale che "espone" i soli componenti nethvoice, con le porte usate e la loro esposizione di default. Può essere utile per una prima comprensione o per fare troubleshooting (es. un servizio non parte perché non riesce a mettersi in ascolto su porte che sono state già "prese" da altri servizi esterni a Nethserver es agenti di backup).

Allego anche il sorgente originale fatto con Pencil per eventuali modifiche future
