In questo articolo spieghiamo come configurare il gateway 2N voiceblue next per funzionare con nethvoice 14 e il protocollo PJSIP.
Viene prima mostrata la configurazione base (sufficiente per la maggior parte delle installazioni) e poi quella avanzata.
Nella configurazione base tutte le sim inviano le chiamate allo stesso numero chimato del nethvoice, e in uscita è il sistema che sceglie la prima sim libera su cui inviare la chiamata.
Nella configurazione avanzata è possibile scegliere con quale sim uscire tramite prefisso (analogamente a quanto facciamo per i patton) e ricevere un numero chiamato differente in ingresso per discriminare la sim sulla quale si è ricevuta la chiamata.
Questa configurazione è creata utilizzando sul nethvoice un fascio pjsip unico per il gateway senza registrazione.
Nel fascio del Nethvoice configurare semplicemente indirizzo ip e porta del gateway e dargli un nome a piacere.
CONFIGURAZIONE BASE
dopo il login
- user Admin (nota con la A maiuscola)
- password 2n
Andare in gateway configuration e poi nelle seguente sezioni:
System parameters
- a metà pagina su others si può inserire il pin delle sim (le sim devono essere o tutte con lo stesso pin o senza pin).
- click su salva

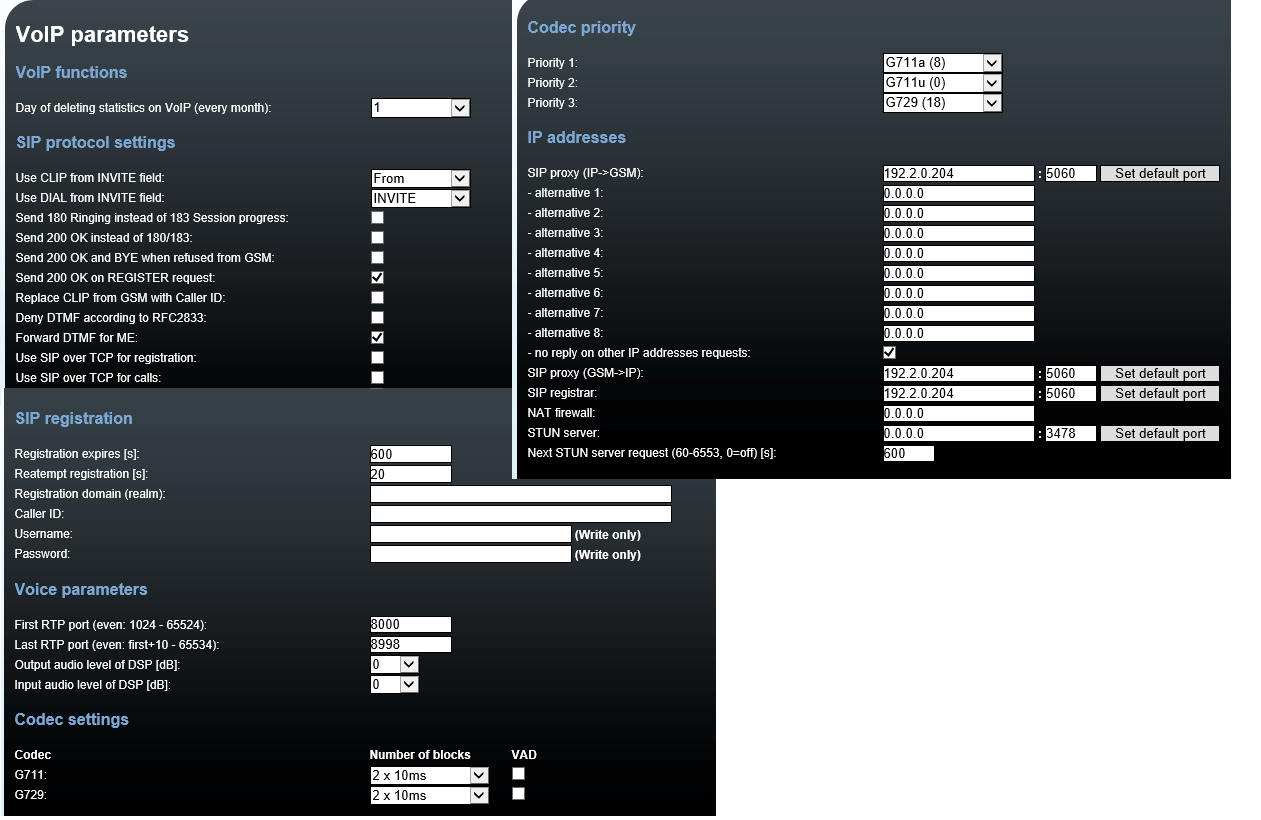

Voip parameters
- Use CLIP selezionare FROM
- Forward DTMF for ME: Spuntato
- Number of block selezionare tutto 2 x 10 ms
- SIP proxy (IP->GSM): inserire l'ip del nethvoice #serve per le chiamate in uscita
- SIP proxy (GSM->IP): inserire l'ip del nethvoice
- SIP registrar: inserire l'ip del nethvoice
- click su salva

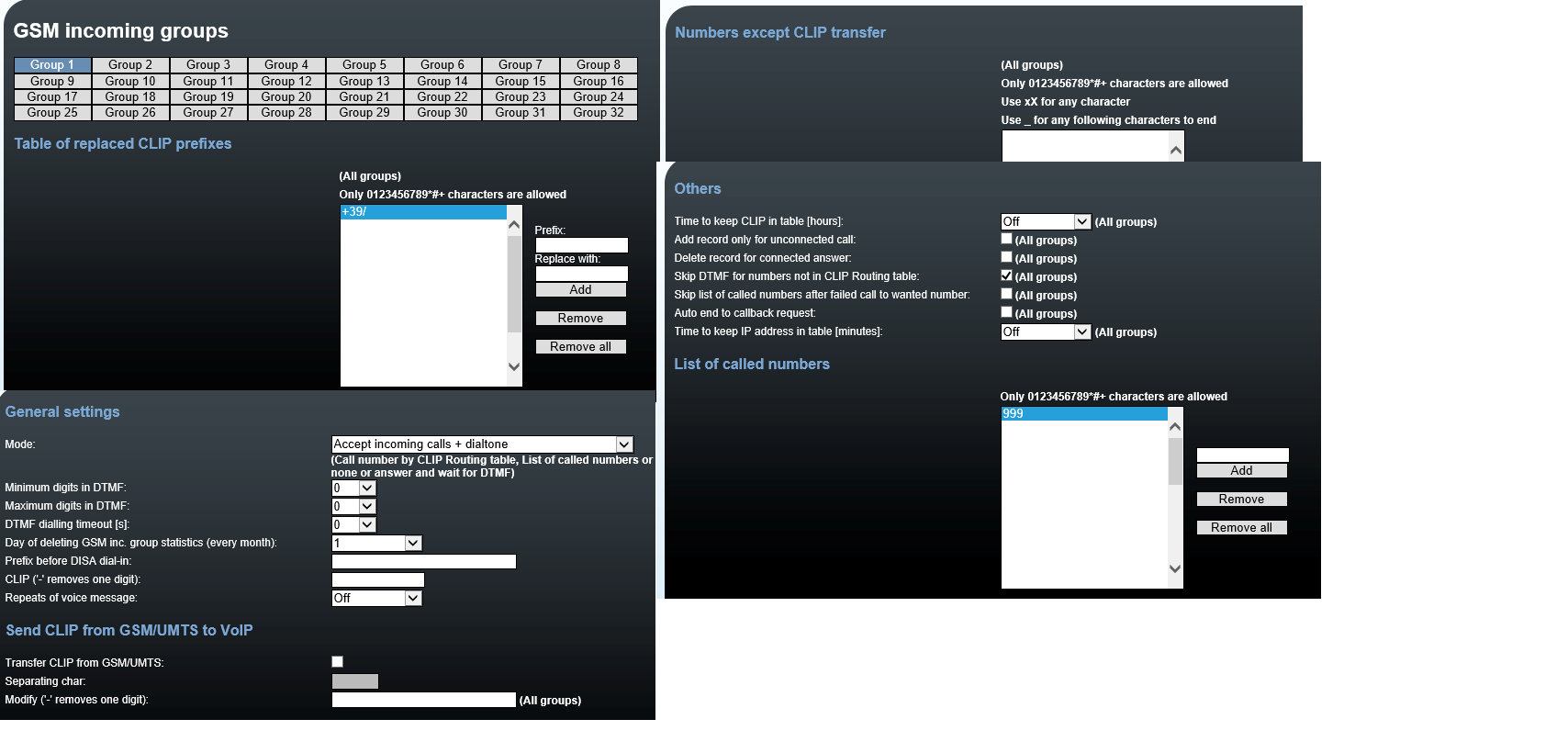

Gsm incoming groups
- Table of replaced CLIP prefixes, inserire +39 in Prefix e cliccare su Add
- General settings (da fare per ogni gruppo se si vogliono differenziare le chiamate in ingresso)
- Mode: Accept incoming calls+dialtone
- Minimum digits in DTMF: 0
- Maximum digits in DTMF: 0
- DTMF dialling timeout [s]: 0
- Others
- Skip DTMF for numbers not in CLIP Routing table: Spuntato
- List of called numbers (da fare per ogni gruppo se si vogliono differenziare le chiamate in ingresso)
- aggiungere 999 (questo è il numero che verrà chiamato sul nethvoice in caso di una chiamata in ingresso e che andrà impostato nelle rotte in ingresso, può essere impostato un altro numero a piacere)
- click su salva
Ethernet configuration
- impostare qua i valori della rete
- click su salva (le impostazioni verranno applicate immediatamente)
Time synchronization
- impostare ntp
- Ntp Server: indirizzo del nethvoice
- Timezone UTC+2
- Automatically switch to summer/winter time: abilitato
- Switch to summer time: Last sunday 01 03 02
- Switch to winter time: Last sunday 01 10 02
- click su salva
CONFIGURAZIONE AVANZATA
GSM groups assignment
- Fare le divisioni delle sim in gruppi (in base alle necessità)
- click su salva

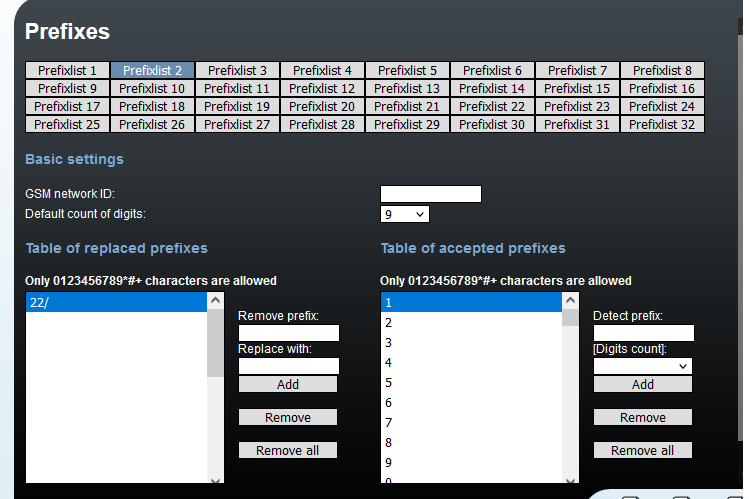

Prefixes (In questa sezione si configurano i prefissi che dovranno fare match per poi decidere cosa fargli fare nella sezione LCR TABLE)
- Nella Tabella di sinistra va inserito il prefisso che il nethvoice aggungerà, tale prefisso poi verrà rimosso, mentre nella colonna di sinistra vanno inseriti i prefissi del numero rimanente che dovranno fare match per entrare in questa regola
- Solitamente la configurazione è questa:
- Nella lista di sinistra inserire il prefisso che il nethvoice aggiungerà quando vuole uscire con un determinato gruppo es 20001 replace with lasciarlo vuoto, nella lista di destra inserire tutte le cifre da 0 a 9 una per riga senza impostare digit count
- Ripetere l'operazione sopra descritta per ogni gruppo di sim in uscita necessario
- Cliccare su salva

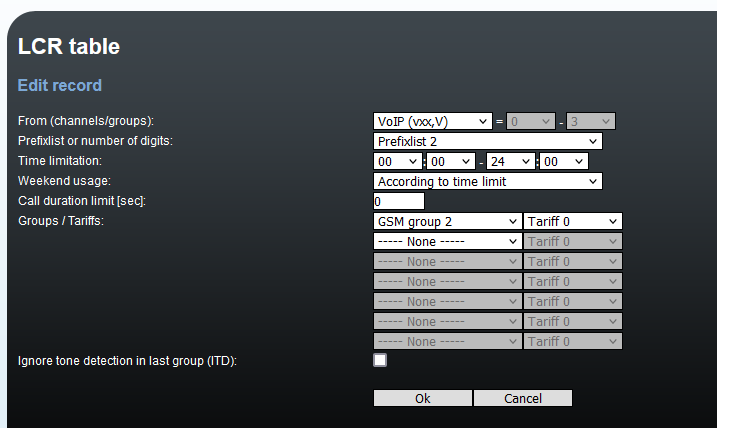

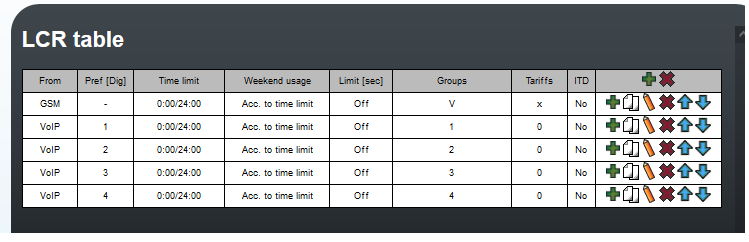

LCR Tables (In questa sezione si configurano le regole di match in uscita, quello che serve a noi è from voip).
- Creare una nuova regola o duplicare/modificare quella esistente e impostare i seguenti valori:
- Prefixlist selezionare la lista di prefissi precedentemente configurata
- Groups selezionare il gruppo/i gruppi di outbound di sim da usare per questo prefisso (lasciare tariff 0)
- Cliccare su ok
Di seguito sono riportate delle schermate di un sistema configurato correttamente come esempio:
CONFIGURAZIONE AVANZATA:
